Переделывать штатную конструкцию задней части кузова было решено изначально и бесповоротно. Зачем это делать, владельцам автомобиля Нива, я думаю, объяснять не надо. Они и так в курсе)) Если кто не в курсе, можно обратиться в поисковую систему {например так}
Ко всему прочему, состояние кузова нашего автомобиля этого просто требовало… Для ремонта были приобретены профильные трубы:
60х60 — пошли на самодельный лонжероны изготовление самих лонжеронов и кронштейна поперечной тяги Панара
40х20 — усилитель задней панели и в планах изготовление верстака в гараж
20х20 и 15х15 — в профилактических целях на непредвиденные нужды.

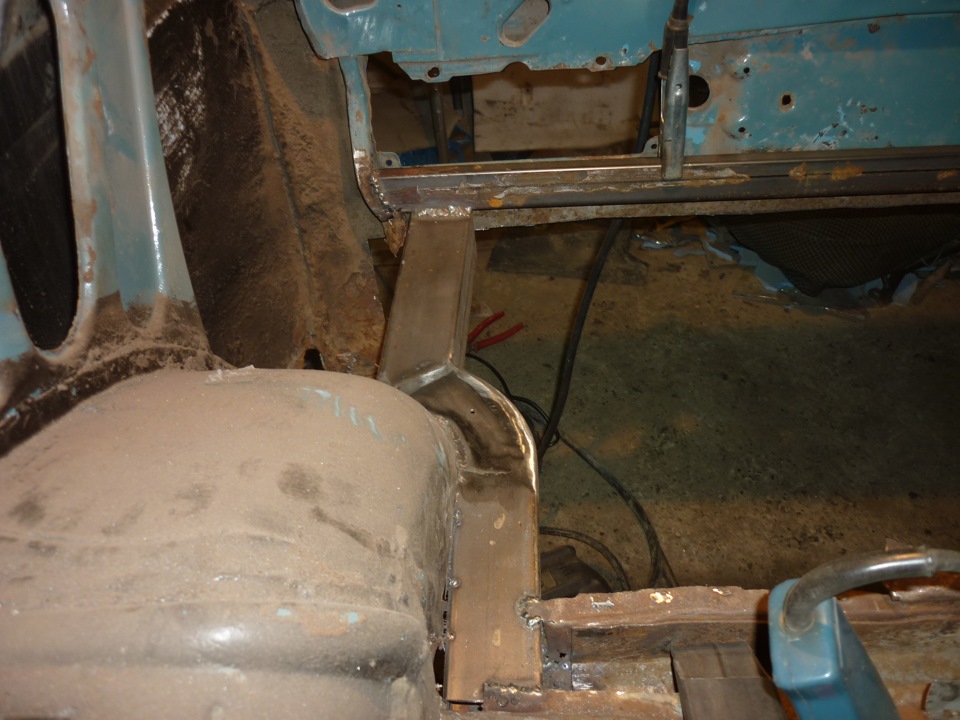

Примерка профильной трубы

Примерка профильной трубы, в профиль))

По конструкции было решено повторить заводской (очень неудобный и в 2х плоскостях) изгиб под арку колеса. Если вы собираетесь это повторить, то проще делать лонжерон прямой. Хотя и тут есть свои минусы — придется полностью переделывать кронштейны бампера и заднюю панель…

Подгонка лонжерона по арке

Если вы все-таки читаете этот текст, то не спешите делать сразу — уже установлен второй лонжерон, и на мой взгляд, он получился более удачно. (будет отдельная статья)

Сборка


Техника сборки примерно следующая: собирается лонжерон из 2х частей — передняя с изгибом под арку и задняя прямая — сначала убираем верхнюю полку в месте изгиба, отделяем правую боковину (которая со стороны арки) и подрезаем нижнюю полку треугольниками. Дальше подгоняем правую полку под арку, левую полку подгоняем под правую (я старался сделать примерно одинаковую ширину лонжерона — это как раз будут вершины треугольников) и прихватываем на получившихся стыках.
После этого я подварил переднюю часть лонжерона на место… Это оказалось не так удобно, поэтому лучше сначала собрать весь лонжерон, а потом уже инсталлировать в машину…
После этого делаем вторую (заднюю) часть лонжерона. Длину я отмерял от наружного листа панели задка по каждой грани профиля. Отрезаем, стыкуем на месте и свариваем переднюю и заднюю часть между собой. Далее подгоняем вырезанные ранее из нижней полки треугольники в получившиеся окна, прихватываем, привариваем. Верхнюю полку можно закрывать уже на установленном лонжероне.

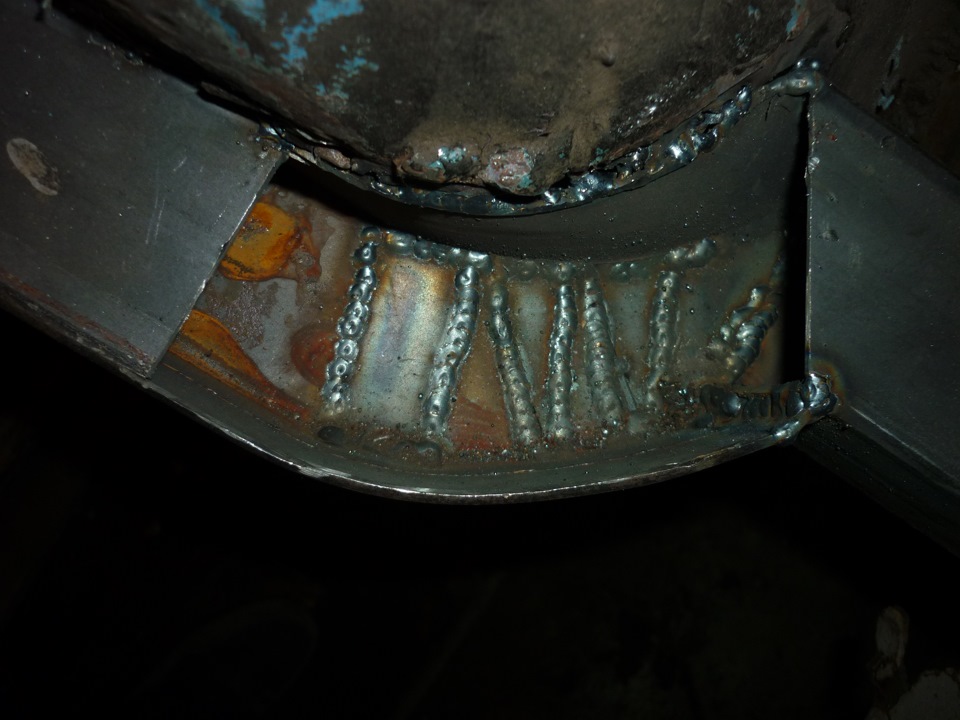

Собираем нижнюю полку лонжерона

Закрываем верхнюю полку

Общий вид самодельный

Самым слабым местом данной конструкции остается крепление к арке — нужно будет усиливать полосками металла и ставить цельный лист на пол с небольшим заходом на арки…
